Utilisation du mêtre et du fil à plomb
Mètre

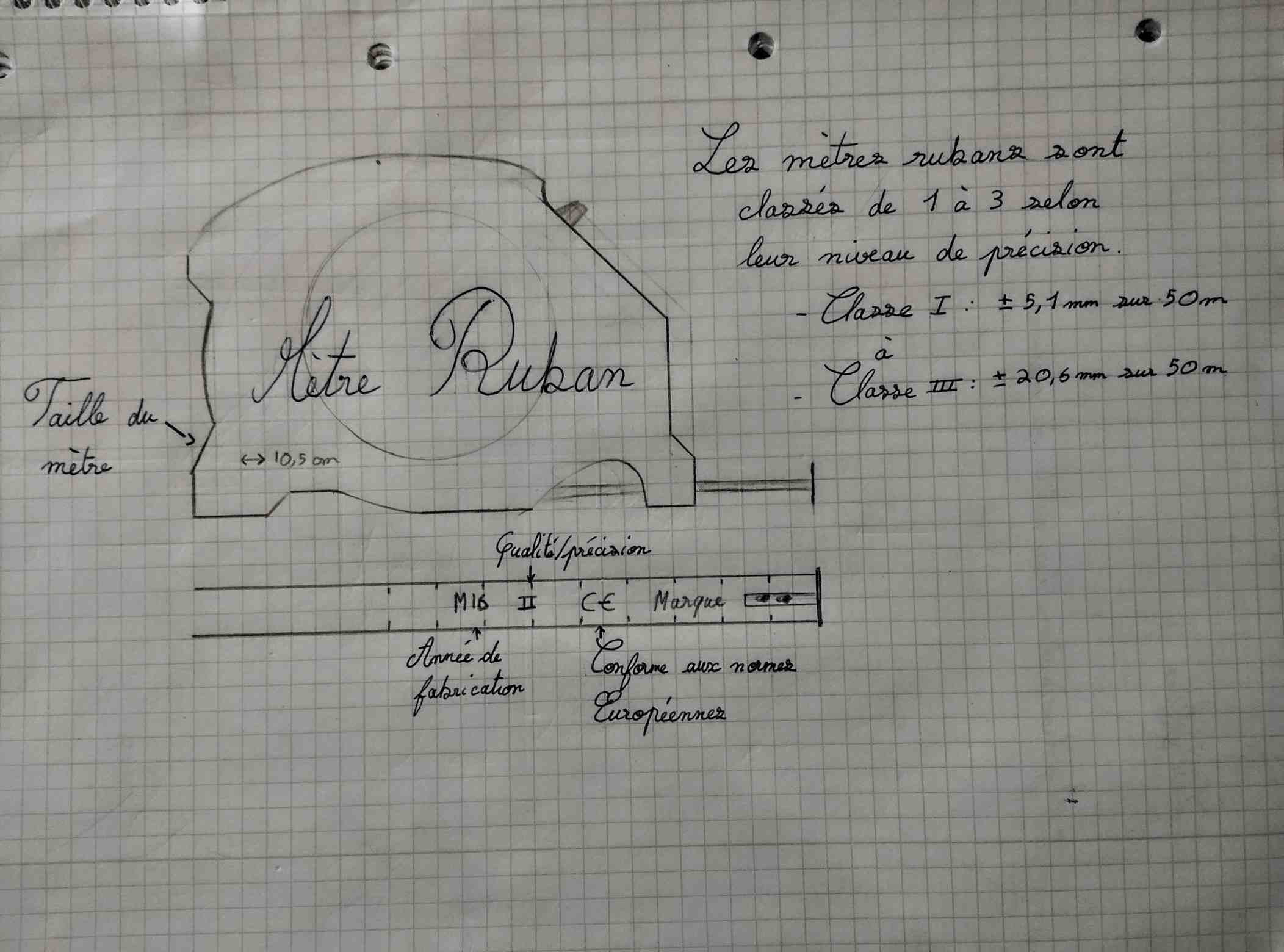

Embout et marquages
L’embout métallique d’un mètre est mobile se déplaçant de quelques millimètre pour s’adapter aux différents cas d’usage: l’embout plaqué contre un objet, ou l’embout accrocher derrière un rebord ou un clou.
Mesure espace confiné

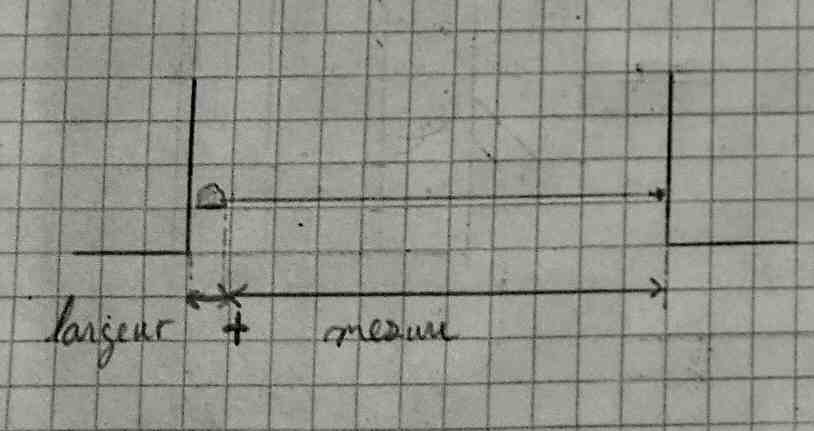

Une erreur commune est de plier le mètre pour mesurer dans des espces confinés. Comme indiqué ci-dessus un mètre de bonne qualité indique sa propre largeur. Cela nous permet de l’ajouter a une mesure dans des espaces confinés comme schématisé ci-dessous:
Fil à plomb

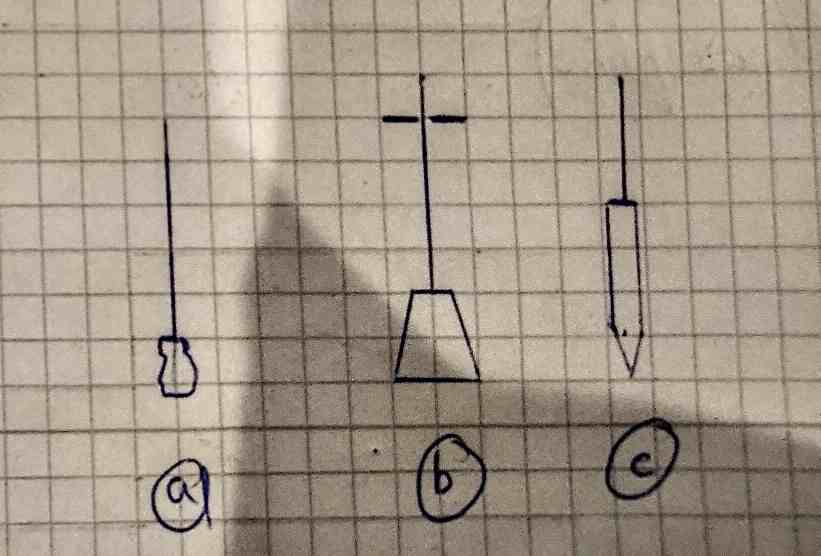

Il existe différents types de fil a plomb:

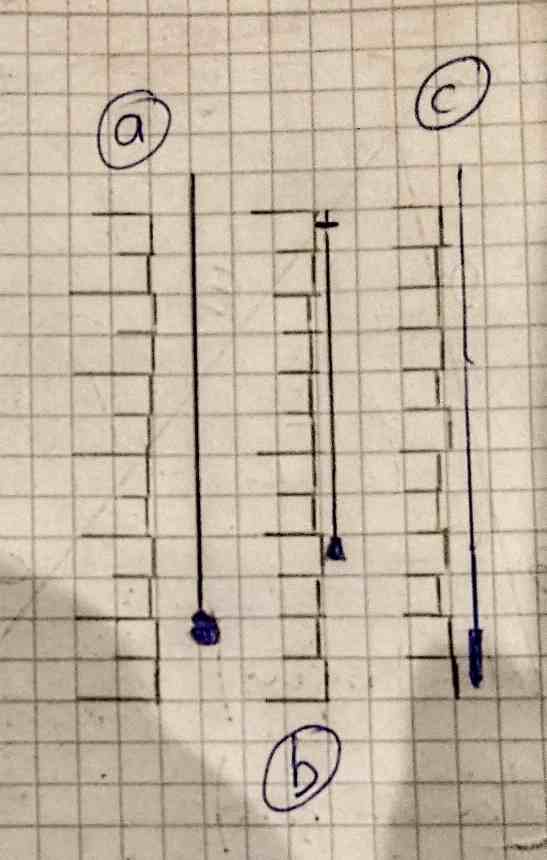

- Le fil à plomb élémentaire (a) est simplement un cordeau (fil non extensible) lesté. On l’utilise en le plaçant proche de ce que l’on veut mesurer. On vérifie ensuite en mesurant le long du fil pour observer les écarts, ce qui permet de corriger ou garantir la verticalité.
- Le fil à plomb de maçon (b) est également un fil lesté, mais avec un leste symétrique et uniforme. Une pièce mobile appelée « chat » est utilisée pour écarter le fil de ce que l’on souhaite mesurer. Cet écart est identique à la largeur du leste, ce qui permet de déterminer directement la verticalité. Si le leste est collé contre l’objet ou ne le touche pas, celui-ci n’est pas vertical. Si le bord du leste est simplement en contact avec l’objet, celui-ci est vertical.
- Le fil à plomb de tapissier (c) est cylindrique, ce qui lui permet de rouler sans marquer les murs. Il peut être utilisé comme un fil à plomb élémentaire ou contre un mur, une paroi, etc., pour tracer une verticale.
